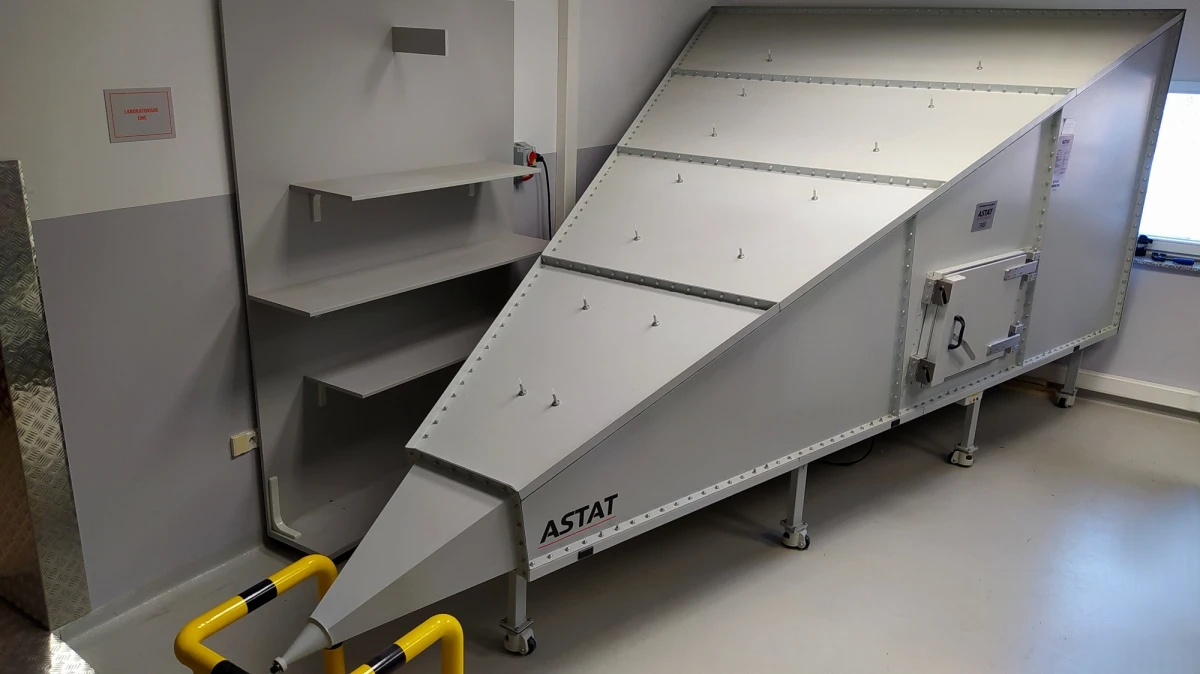

Testovací komora GTEM EMC ASTAT GTEM-1000
Location: Bochnia
Views: 113
ID: 1851
Cena:
45 000 EURsíť
0048503755581
Details ads
Některé informace mohou být viditelné v jazyce jejich autora.
For sale is a used GTEM (Gigahertz Transverse Electromagnetic Mode) chamber, model GTEM-1000, from ASTAT, designed for precise electromagnetic emission and immunity testing. The chamber provides fast, accurate, and repeatable measurements, meeting standards such as IEC/EN 61000-4-20 and CISPR 14-1. It is an ideal solution for pre-certification tests in device design, offering high uniformity of the electromagnetic field.
Technical Specifications of GTEM-1000 Chamber (ASTAT):
Price: 45,000 EUR net EXW (price does not include transport costs)
Keywords: GTEM Chamber, ASTAT, GTEM-1000, EMC, electromagnetic compatibility, EMC testing, electromagnetic emission, electromagnetic immunity, GTEM measurements, measurement receiver, AFJ FFT3100, Bochnia, laboratory equipment, EMC testing, shielding, shielded chamber.
Technical Specifications of GTEM-1000 Chamber (ASTAT):
- Manufacturer: ASTAT
- Year of Manufacture: 2018
- Condition: Excellent
- Maximum Septum Height: 1000 mm
- Septum Height at Measurement Location: 866 mm
- Maximum EUT (Device Under Test) Dimensions: 740x740x660 mm
- Chamber Dimensions (L x W x H): 5135 x 2740 x 2330 mm
- Chamber Body Height (H1): 1834 mm
- Chamber Base Height (H2): 486 mm
- Weight: approx. 950 kg
- Input Connector: RF type N
- Characteristic Impedance: 50 Ω
- Frequency Range: DC - 1 GHz (document states DC-3GHz)
- Frequency Range per IEC/EN 61000-4-20 Standard: 30 MHz - 1000 MHz
- VSWR Factor: <2.4:1 (document states min. 15dB)
- Shielding Effectiveness: > 60dB (typ. >80 dB)
- Maximum Input Power: 300 W (document states 100W, 400W optional)
- EUT Power Supply: 1F 230VAC/16A 50Hz and 3F 400VAC/16A 50Hz
- 3 x N-female 50 Ω connectors
- 8-channel fiber optic feedthrough
- 3/4" waveguide feedthrough
- Lockable wheeled chassis
- Hinged doors (dimensions 70cm x 50cm)
- Shielded viewing window (30cm x 10cm) in the door
- EUT panel (signal filter, power sockets, switches, protections)
- Signal panel (N connectors, fiber optic feedthroughs)
Price: 45,000 EUR net EXW (price does not include transport costs)
Keywords: GTEM Chamber, ASTAT, GTEM-1000, EMC, electromagnetic compatibility, EMC testing, electromagnetic emission, electromagnetic immunity, GTEM measurements, measurement receiver, AFJ FFT3100, Bochnia, laboratory equipment, EMC testing, shielding, shielded chamber.
Některé informace mohou být viditelné v jazyce jejich autora.
Použitý model komory GTEM (Gigahertz Transverse Electromagnetic Mode) GTEM-1000 od ASTAT, s kompletní sadou:
Komora GTEM-1000 je stíněná měřicí místnost určená k testování emisí a odolnosti vůči elektromagnetickému rušení. Oproti jiným metodám je měření v GTEM komoře rychlejší, přesnější a vyznačuje se vysokou opakovatelností výsledků. Komora GTEM-1000 má přepážku namontovanou ve výšce 1000 mm, což je optimální pro testování emisí a odolnosti. Umožňuje testování emisí a odolnosti v jediném stíněném prostředí v souladu s emisními normami IEC/EN 61000-4-20 a CISPR 14-1, IEC 61000-6-3 a IEC 61000-6-4 pro zkoušená zařízení bez připojených kabelů. Je ideální pro designové a předcertifikační testování a vytváří vysoce jednotné pole.
Technické údaje komory GTEM-1000 (ASTAT):
Klíčová slova:
GTEM komora, ASTAT, GTEM-1000, EMC, elektromagnetická kompatibilita, EMC měření, EMC testy, elektromagnetická emise, elektromagnetická odolnost, GTEM měření, měřicí přijímač, AFJ FFT3100, Bochnia, laboratorní vybavení, EMC testy, stínění, stíněná komora.
- Komora GTEM-1000
- Měřicí přijímač AFJ FFT3100
- Analytický software
Komora GTEM-1000 je stíněná měřicí místnost určená k testování emisí a odolnosti vůči elektromagnetickému rušení. Oproti jiným metodám je měření v GTEM komoře rychlejší, přesnější a vyznačuje se vysokou opakovatelností výsledků. Komora GTEM-1000 má přepážku namontovanou ve výšce 1000 mm, což je optimální pro testování emisí a odolnosti. Umožňuje testování emisí a odolnosti v jediném stíněném prostředí v souladu s emisními normami IEC/EN 61000-4-20 a CISPR 14-1, IEC 61000-6-3 a IEC 61000-6-4 pro zkoušená zařízení bez připojených kabelů. Je ideální pro designové a předcertifikační testování a vytváří vysoce jednotné pole.
Technické údaje komory GTEM-1000 (ASTAT):
- Výrobce: ASTAT
- Rok výroby: 2018
- Stav: Perfektní
- Maximální výška přepážky: 1000 mm
- Výška přepážky v místě měření: 866 mm
- Maximální rozměry zkoušeného zařízení (Equipment Under Test): 740x740x660 mm
- Rozměry komory (D x Š x V): 5135 x 2740 x 2330 mm
- Výška tělesa komory (H1): 1834 mm
- Výška komorového podvozku (H2): 486 mm
- Hmotnost: cca. 950 kg
- Vstupní konektor: RF typ N
- Charakteristická impedance: 50 Ω
- Frekvenční rozsah: DC - 1 GHz (dokument uvádí DC-3 GHz)
- Frekvenční rozsah podle IEC/EN 61000-4-20: 30 MHz - 1000 MHz
- Poměr VSWR: <2,4:1 (stavy dokumentu) min. 15 dB
- Účinnost stínění: > 60 dB (typ. > 80 dB)
- Maximální příkon: 300W (dokument uvádí 100W, volitelně 400W)
- Napájení EUT: 1F 230VAC/16A 50Hz a 3F 400VAC/16A 50Hz
- Doplňkové vybavení: 3 x N-female 50 Ω konektor, 8pruhová průchodka pro optické vlákno, průchodka pro 3/4" vlnovod
- Kolový podvozek se zámkem
- Otevírací dveře (čisté rozměry 70 cm x 50 cm)
- Síťované kukátko (30 cm x 10 cm) ve dveřích
- EUT panel (filtr signálu, zásuvky, vypínače, ochrany)
- Signální panel (N konektory, průchodky z optických vláken)
- Bochnia, Polsko
- Vyvolávací cena: 45 000 EUR netto EXW (cena nezahrnuje náklady na dopravu)
Klíčová slova:
GTEM komora, ASTAT, GTEM-1000, EMC, elektromagnetická kompatibilita, EMC měření, EMC testy, elektromagnetická emise, elektromagnetická odolnost, GTEM měření, měřicí přijímač, AFJ FFT3100, Bochnia, laboratorní vybavení, EMC testy, stínění, stíněná komora.
Některé informace mohou být viditelné v jazyce jejich autora.
Gebrauchte GTEM-Kammer (Gigahertz Transverse Electromagnetic Mode), Modell GTEM-1000 von ASTAT, mit einem kompletten Set:
Die GTEM-1000-Kammer ist ein abgeschirmter Messraum, der zum Testen sowohl der Emissionen als auch der Immunität gegenüber elektromagnetischen Störungen konzipiert ist. Im Vergleich zu anderen Methoden sind Messungen in der GTEM-Kammer schneller, genauer und zeichnen sich durch eine hohe Wiederholbarkeit der Ergebnisse aus. Die GTEM-1000-Kammer verfügt über ein in einer Höhe von 1000 mm montiertes Septum, das sich optimal für Emissions- und Immunitätstests eignet. Es ermöglicht Emissions- und Immunitätstests in einer einzigen abgeschirmten Umgebung gemäß den Emissionsstandards IEC/EN 61000-4-20 und CISPR 14-1, IEC 61000-6-3 und IEC 61000-6-4 für EUTs ohne angeschlossene Kabel. Es eignet sich ideal für Design- und Vorzertifizierungstests und erzeugt ein äußerst einheitliches Feld.
Technische Daten der GTEM-1000 (ASTAT) Kammer:
Schlüsselwörter:
GTEM-Kammer, ASTAT, GTEM-1000, EMV, elektromagnetische Verträglichkeit, EMV-Messungen, EMV-Tests, elektromagnetische Emission, elektromagnetische Immunität, GTEM-Messungen, Messempfänger, AFJ FFT3100, Bochnia, Laborausstattung, EMV-Tests, Abschirmung, abgeschirmte Kammer.
- GTEM-1000-Kammer
- AFJ FFT3100 Messempfänger
- Analysesoftware
Die GTEM-1000-Kammer ist ein abgeschirmter Messraum, der zum Testen sowohl der Emissionen als auch der Immunität gegenüber elektromagnetischen Störungen konzipiert ist. Im Vergleich zu anderen Methoden sind Messungen in der GTEM-Kammer schneller, genauer und zeichnen sich durch eine hohe Wiederholbarkeit der Ergebnisse aus. Die GTEM-1000-Kammer verfügt über ein in einer Höhe von 1000 mm montiertes Septum, das sich optimal für Emissions- und Immunitätstests eignet. Es ermöglicht Emissions- und Immunitätstests in einer einzigen abgeschirmten Umgebung gemäß den Emissionsstandards IEC/EN 61000-4-20 und CISPR 14-1, IEC 61000-6-3 und IEC 61000-6-4 für EUTs ohne angeschlossene Kabel. Es eignet sich ideal für Design- und Vorzertifizierungstests und erzeugt ein äußerst einheitliches Feld.
Technische Daten der GTEM-1000 (ASTAT) Kammer:
- Hersteller: ASTAT
- Produktionsjahr: 2018
- Zustand: Perfekt
- Maximale Septumhöhe: 1000 mm
- Septumhöhe am Messpunkt: 866 mm
- Maximale Abmessungen des zu testenden Geräts (EUT): 740 x 740 x 660 mm
- Kammerabmessungen (L x B x H): 5135 x 2740 x 2330 mm
- Kammerkörperhöhe (H1): 1834 mm
- Kammerchassishöhe (H2): 486 mm
- Gewicht: ca. 950 kg
- Eingangsanschluss: RF Typ N
- Wellenwiderstand: 50 Ω
- Frequenzbereich: DC – 1 GHz (im Dokument heißt es DC-3 GHz)
- Frequenzbereich nach IEC/EN 61000-4-20: 30 MHz – 1000 MHz
- VSWR-Verhältnis: <2,4:1 (Dokument besagt) min. 15 dB
- Schirmungswirkung: > 60dB (typ. > 80 dB)
- Maximale Eingangsleistung: 300 W (im Dokument sind 100 W angegeben, 400 W optional)
- EUT-Stromversorgung: 1F 230VAC/16A 50Hz und 3F 400VAC/16A 50Hz
- Zusätzliche Ausstattung: 3 x N-Buchse 50 Ω, 8-spurige Glasfaserdurchführung, 3/4" Hohlleiterdurchführung
- Fahrgestell mit Feststellbremse
- Tür zum Öffnen (Lichtes Maß 70cm x 50cm)
- Abgeschirmtes Guckloch (30cm x 10cm) in der Tür
- EUT-Panel (Signalfilter, Steckdosen, Schalter, Schutzvorrichtungen)
- Signalpanel (N-Stecker, Glasfaserdurchführungen)
- Bochnia, Polen
- Startpreis: 45.000 EUR netto EXW (Preis ohne Transportkosten)
Schlüsselwörter:
GTEM-Kammer, ASTAT, GTEM-1000, EMV, elektromagnetische Verträglichkeit, EMV-Messungen, EMV-Tests, elektromagnetische Emission, elektromagnetische Immunität, GTEM-Messungen, Messempfänger, AFJ FFT3100, Bochnia, Laborausstattung, EMV-Tests, Abschirmung, abgeschirmte Kammer.
Některé informace mohou být viditelné v jazyce jejich autora.
Cámara GTEM (Gigahertz Transverse Electromagnetic Mode) usada modelo GTEM-1000 de ASTAT, con conjunto completo:
La cámara GTEM-1000 es una sala de medición blindada diseñada para probar tanto las emisiones como la inmunidad a las perturbaciones electromagnéticas. En comparación con otros métodos, las mediciones en la cámara GTEM son más rápidas, más precisas y se caracterizan por una alta repetibilidad de los resultados. La cámara GTEM-1000 tiene un tabique montado a una altura de 1000 mm, lo que es óptimo para pruebas de emisión e inmunidad. Permite realizar pruebas de emisión e inmunidad en un único entorno blindado, de acuerdo con las normas de emisión IEC/EN 61000-4-20 y CISPR 14-1, IEC 61000-6-3 e IEC 61000-6-4 para EUT sin cables conectados. Es ideal para pruebas de diseño y precertificación, generando un campo altamente uniforme.
Datos técnicos de la cámara GTEM-1000 (ASTAT):
Palabras clave:
Cámara GTEM, ASTAT, GTEM-1000, EMC, compatibilidad electromagnética, mediciones EMC, pruebas EMC, emisión electromagnética, inmunidad electromagnética, mediciones GTEM, receptor de medición, AFJ FFT3100, Bochnia, equipo de laboratorio, pruebas EMC, blindaje, cámara blindada.
- Cámara GTEM-1000
- Receptor de medición AFJ FFT3100
- Software de análisis
La cámara GTEM-1000 es una sala de medición blindada diseñada para probar tanto las emisiones como la inmunidad a las perturbaciones electromagnéticas. En comparación con otros métodos, las mediciones en la cámara GTEM son más rápidas, más precisas y se caracterizan por una alta repetibilidad de los resultados. La cámara GTEM-1000 tiene un tabique montado a una altura de 1000 mm, lo que es óptimo para pruebas de emisión e inmunidad. Permite realizar pruebas de emisión e inmunidad en un único entorno blindado, de acuerdo con las normas de emisión IEC/EN 61000-4-20 y CISPR 14-1, IEC 61000-6-3 e IEC 61000-6-4 para EUT sin cables conectados. Es ideal para pruebas de diseño y precertificación, generando un campo altamente uniforme.
Datos técnicos de la cámara GTEM-1000 (ASTAT):
- Fabricante: ASTAT
- Año de producción: 2018
- Estado: Perfecto
- Altura máxima del tabique: 1000 mm
- Altura del tabique en el punto de medición: 866 mm
- Dimensiones máximas del EUT (Equipo bajo prueba): 740x740x660 mm
- Dimensiones de la cámara (largo x ancho x alto): 5135 x 2740 x 2330 mm
- Altura del cuerpo de la cámara (H1): 1834 mm
- Altura del chasis de la cámara (H2): 486 mm
- Peso: aprox. 950 kilos
- Conector de entrada: RF tipo N
- Impedancia característica: 50 Ω
- Rango de frecuencia: CC - 1 GHz (el documento indica CC-3 GHz)
- Rango de frecuencia según IEC/EN 61000-4-20: 30 MHz - 1000 MHz
- Relación VSWR: <2,4:1 (indica el documento) mín. 15 dB
- Eficiencia de blindaje: > 60 dB (típico > 80 dB)
- Potencia máxima de entrada: 300 W (el documento indica 100 W, 400 W opcional)
- Fuente de alimentación EUT: 1F 230 V CA/16 A 50 Hz y 3F 400 V CA/16 A 50 Hz
- Equipamiento adicional: 3 conectores N-hembra de 50 Ω, paso de fibra óptica de 8 carriles, paso de guía de ondas de 3/4"
- Chasis con ruedas y cerradura
- Puerta de apertura (dimensiones libres 70cm x 50cm)
- Mirilla con mosquitera (30 cm x 10 cm) en la puerta
- Panel EUT (filtro de señal, tomas de corriente, interruptores, protecciones)
- Panel de señales (conectores N, pasamuros de fibra óptica)
- Bochnia, Polonia
- Precio inicial: 45.000 EUR netos EXW (el precio no incluye los gastos de transporte)
Palabras clave:
Cámara GTEM, ASTAT, GTEM-1000, EMC, compatibilidad electromagnética, mediciones EMC, pruebas EMC, emisión electromagnética, inmunidad electromagnética, mediciones GTEM, receptor de medición, AFJ FFT3100, Bochnia, equipo de laboratorio, pruebas EMC, blindaje, cámara blindada.
Některé informace mohou být viditelné v jazyce jejich autora.
Käytetty GTEM (Gigahertz Transverse Electromagnetic Mode) -kammiomalli GTEM-1000 ASTATilta, täydellisellä sarjalla:
GTEM-1000-kammio on suojattu mittaushuone, joka on suunniteltu testaamaan sekä päästöjä että sietokykyä sähkömagneettisia häiriöitä vastaan. Muihin menetelmiin verrattuna mittaukset GTEM-kammiossa ovat nopeampia, tarkempia ja niille on tunnusomaista korkea tulosten toistettavuus. GTEM-1000 kammiossa on 1000 mm:n korkeudelle asennettu väliseinä, joka on optimaalinen päästö- ja häiriönsietotestaukseen. Se mahdollistaa päästöjen ja häiriönsietotestin yhdessä suojatussa ympäristössä IEC/EN 61000-4-20 ja CISPR 14-1, IEC 61000-6-3 ja IEC 61000-6-4 päästöstandardien mukaisesti EUT:ille ilman kytkettyjä kaapeleita. Se on ihanteellinen suunnittelu- ja esisertifiointitestaukseen, mikä luo erittäin yhtenäisen kentän.
GTEM-1000 (ASTAT) -kammion tekniset tiedot:
Avainsanat:
GTEM-kammio, ASTAT, GTEM-1000, EMC, sähkömagneettinen yhteensopivuus, EMC-mittaukset, EMC-testit, sähkömagneettinen emissio, sähkömagneettinen häiriönsieto, GTEM-mittaukset, mittausvastaanotin, AFJ FFT3100, Bochnia, laboratoriolaitteet, EMC-testit, suojaus, suojattu.
- GTEM-1000 kammio
- AFJ FFT3100 mittausvastaanotin
- Analyysiohjelmisto
GTEM-1000-kammio on suojattu mittaushuone, joka on suunniteltu testaamaan sekä päästöjä että sietokykyä sähkömagneettisia häiriöitä vastaan. Muihin menetelmiin verrattuna mittaukset GTEM-kammiossa ovat nopeampia, tarkempia ja niille on tunnusomaista korkea tulosten toistettavuus. GTEM-1000 kammiossa on 1000 mm:n korkeudelle asennettu väliseinä, joka on optimaalinen päästö- ja häiriönsietotestaukseen. Se mahdollistaa päästöjen ja häiriönsietotestin yhdessä suojatussa ympäristössä IEC/EN 61000-4-20 ja CISPR 14-1, IEC 61000-6-3 ja IEC 61000-6-4 päästöstandardien mukaisesti EUT:ille ilman kytkettyjä kaapeleita. Se on ihanteellinen suunnittelu- ja esisertifiointitestaukseen, mikä luo erittäin yhtenäisen kentän.
GTEM-1000 (ASTAT) -kammion tekniset tiedot:
- Valmistaja: ASTAT
- Valmistusvuosi: 2018
- Kunto: Täydellinen
- Suurin väliseinäkorkeus: 1000 mm
- Välikalvon korkeus mittauspisteessä: 866 mm
- EUT:n (testattavan laitteiston) enimmäismitat: 740x740x660 mm
- Kammion mitat (P x L x K): 5135 x 2740 x 2330 mm
- Kammion rungon korkeus (H1): 1834 mm
- Kammion rungon korkeus (H2): 486 mm
- Paino: n. 950 kg
- Tuloliitin: RF-tyyppi N
- Ominainen impedanssi: 50 Ω
- Taajuusalue: DC - 1 GHz (asiakirjassa DC-3 GHz)
- Taajuusalue standardin IEC/EN 61000-4-20 mukaan: 30 MHz - 1000 MHz
- VSWR-suhde: <2,4:1 (asiakirjan tilat) min. 15dB
- Suojauksen tehokkuus: > 60 dB (tyyppi > 80 dB)
- Suurin syöttöteho: 300 W (asiakirjassa 100 W, 400 W valinnainen)
- EUT-virtalähde: 1F 230VAC/16A 50Hz ja 3F 400VAC/16A 50Hz
- Lisävarusteet: 3 x N-naaras 50 Ω liitin, 8-kaistainen kuituoptinen läpivienti, 3/4" aaltoputken läpivienti
- Pyörällinen runko lukolla
- Avattava ovi (ilman mitat 70cm x 50cm)
- Ovessa suojattu kurkistusreikä (30cm x 10cm).
- EUT-paneeli (signaalisuodatin, pistorasiat, kytkimet, suojat)
- Signaalipaneeli (N-liitin, valokuituläpiviennit)
- Bochnia, Puola
- Lähtöhinta: 45 000 euroa netto EXW (hinta ei sisällä kuljetuskuluja)
Avainsanat:
GTEM-kammio, ASTAT, GTEM-1000, EMC, sähkömagneettinen yhteensopivuus, EMC-mittaukset, EMC-testit, sähkömagneettinen emissio, sähkömagneettinen häiriönsieto, GTEM-mittaukset, mittausvastaanotin, AFJ FFT3100, Bochnia, laboratoriolaitteet, EMC-testit, suojaus, suojattu.
Některé informace mohou být viditelné v jazyce jejich autora.
Brukt GTEM (Gigahertz Transverse Electromagnetic Mode) kammermodell GTEM-1000 fra ASTAT, med et komplett sett:
GTEM-1000-kammeret er et skjermet målerom designet for å teste både emisjoner og immunitet mot elektromagnetiske forstyrrelser. Sammenlignet med andre metoder er målinger i GTEM-kammeret raskere, mer nøyaktige og preget av høy repeterbarhet av resultater. GTEM-1000-kammeret har et skillevegg montert i en høyde på 1000 mm, som er optimalt for emisjons- og immunitetstesting. Den muliggjør emisjons- og immunitetstesting i et enkelt skjermet miljø, i samsvar med IEC/EN 61000-4-20 og CISPR 14-1, IEC 61000-6-3 og IEC 61000-6-4 emisjonsstandarder for EUT-er uten tilkoblede kabler. Den er ideell for design og forhåndssertifiseringstesting, og genererer et svært ensartet felt.
Tekniske data for GTEM-1000 (ASTAT)-kammeret:
Nøkkelord:
GTEM-kammer, ASTAT, GTEM-1000, EMC, elektromagnetisk kompatibilitet, EMC-målinger, EMC-tester, elektromagnetisk emisjon, elektromagnetisk immunitet, GTEM-målinger, målemottaker, AFJ FFT3100, Bochnia, laboratorieutstyr, EMC-tester, skjerming, skjermet kammer.
- GTEM-1000 kammer
- AFJ FFT3100 målemottaker
- Analyse programvare
GTEM-1000-kammeret er et skjermet målerom designet for å teste både emisjoner og immunitet mot elektromagnetiske forstyrrelser. Sammenlignet med andre metoder er målinger i GTEM-kammeret raskere, mer nøyaktige og preget av høy repeterbarhet av resultater. GTEM-1000-kammeret har et skillevegg montert i en høyde på 1000 mm, som er optimalt for emisjons- og immunitetstesting. Den muliggjør emisjons- og immunitetstesting i et enkelt skjermet miljø, i samsvar med IEC/EN 61000-4-20 og CISPR 14-1, IEC 61000-6-3 og IEC 61000-6-4 emisjonsstandarder for EUT-er uten tilkoblede kabler. Den er ideell for design og forhåndssertifiseringstesting, og genererer et svært ensartet felt.
Tekniske data for GTEM-1000 (ASTAT)-kammeret:
- Produsent: ASTAT
- Produksjonsår: 2018
- Tilstand: Perfekt
- Maks septumhøyde: 1000 mm
- Septumhøyde ved målepunkt: 866 mm
- Maksimale dimensjoner på EUT (Utstyr under test): 740x740x660 mm
- Kammerdimensjoner (L x B x H): 5135 x 2740 x 2330 mm
- Kammerkroppshøyde (H1): 1834 mm
- Kammerchassishøyde (H2): 486 mm
- Vekt: ca. 950 kg
- Inngangskontakt: RF Type N
- Karakteristisk impedans: 50 Ω
- Frekvensområde: DC - 1 GHz (dokumentet angir DC-3GHz)
- Frekvensområde i henhold til IEC/EN 61000-4-20: 30 MHz - 1000 MHz
- VSWR-forhold: <2,4:1 (dokumentstatus) min. 15dB
- Skjermingseffektivitet: > 60dB (typ. > 80 dB)
- Maksimal inngangseffekt: 300W (dokumentet angir 100W, 400W valgfritt)
- EUT strømforsyning: 1F 230VAC/16A 50Hz og 3F 400VAC/16A 50Hz
- Tilleggsutstyr: 3 x N-hunn 50 Ω-kontakt, 8-felts fiberoptisk gjennomføring, 3/4" bølgeledergjennomføring
- Hjulchassis med lås
- Åpningsdør (klare mål 70cm x 50cm)
- Skjermet kikkhull (30cm x 10cm) i døren
- EUT-panel (signalfilter, stikkontakter, brytere, beskyttelser)
- Signalpanel (N-kontakter, fiberoptiske gjennomføringer)
- Bochnia, Polen
- Startpris: EUR 45 000 netto EXW (prisen inkluderer ikke transportkostnader)
Nøkkelord:
GTEM-kammer, ASTAT, GTEM-1000, EMC, elektromagnetisk kompatibilitet, EMC-målinger, EMC-tester, elektromagnetisk emisjon, elektromagnetisk immunitet, GTEM-målinger, målemottaker, AFJ FFT3100, Bochnia, laboratorieutstyr, EMC-tester, skjerming, skjermet kammer.
Některé informace mohou být viditelné v jazyce jejich autora.
Używana komora GTEM (Gigahertz Transverse Electromagnetic Mode) model GTEM-1000 firmy ASTAT, wraz z kompletnym zestawem:
Komora GTEM-1000 jest ekranowanym pomieszczeniem pomiarowym, przeznaczonym do badania zarówno emisji, jak i odporności na zaburzenia elektromagnetyczne. W porównaniu do innych metod, pomiary w komorze GTEM są szybsze, dokładniejsze i charakteryzują się wysoką powtarzalnością wyników. Komora GTEM-1000 posiada septum zamocowane na wysokości 1000 mm, co jest optymalne dla testów emisji i odporności. Umożliwia badanie emisji i odporności w jednym ekranowanym środowisku, zgodnie z normą IEC/EN 61000-4-20 oraz normami emisji CISPR 14-1, IEC 61000-6-3 i IEC 61000-6-4 dla EUT bez podłączonych przewodów. Jest to idealne rozwiązanie do projektowania i testów pre-certyfikacyjnych, generując pole o wysokiej jednorodności.
Dane Techniczne Komory GTEM-1000 (ASTAT):
Słowa Kluczowe:
Komora GTEM, ASTAT, GTEM-1000, EMC, kompatybilność elektromagnetyczna, pomiary EMC, testy EMC, emisja elektromagnetyczna, odporność elektromagnetyczna, pomiary GTEM, odbiornik pomiarowy, AFJ FFT3100, Bochnia, wyposażenie laboratoryjne, badania EMC, ekranowanie, komora ekranowana.
- Komora GTEM-1000
- Odbiornik pomiarowy AFJ FFT3100
- Oprogramowanie do analizy
Komora GTEM-1000 jest ekranowanym pomieszczeniem pomiarowym, przeznaczonym do badania zarówno emisji, jak i odporności na zaburzenia elektromagnetyczne. W porównaniu do innych metod, pomiary w komorze GTEM są szybsze, dokładniejsze i charakteryzują się wysoką powtarzalnością wyników. Komora GTEM-1000 posiada septum zamocowane na wysokości 1000 mm, co jest optymalne dla testów emisji i odporności. Umożliwia badanie emisji i odporności w jednym ekranowanym środowisku, zgodnie z normą IEC/EN 61000-4-20 oraz normami emisji CISPR 14-1, IEC 61000-6-3 i IEC 61000-6-4 dla EUT bez podłączonych przewodów. Jest to idealne rozwiązanie do projektowania i testów pre-certyfikacyjnych, generując pole o wysokiej jednorodności.
Dane Techniczne Komory GTEM-1000 (ASTAT):
- Producent: ASTAT
- Rok produkcji: 2018
- Stan: Idealny
- Maksymalna wysokość septum: 1000 mm
- Wysokość septum w miejscu pomiaru: 866 mm
- Maksymalne wymiary EUT (Urządzenia Testowanego): 740x740x660 mm
- Wymiary komory (dł. x szer. x wys.): 5135 x 2740 x 2330 mm
- Wysokość korpusu komory (H1): 1834 mm
- Wysokość podwozia komory (H2): 486 mm
- Waga: ok. 950 kg
- Złącze wejściowe: RF typu N
- Impedancja charakterystyczna: 50 Ω
- Zakres częstotliwości: DC - 1 GHz (dokument podaje DC-3GHz)
- Zakres częstotliwości zgodnie z normą IEC/EN 61000-4-20: 30 MHz - 1000 MHz
- Współczynnik VSWR: <2,4:1 (dokument podaje) min. 15dB
- Skuteczność ekranowania: > 60dB (typ. >80 dB)
- Maksymalna moc wejściowa: 300 W (dokument podaje 100W, 400W opcjonalnie)
- Zasilanie EUT: 1F 230VAC/16A 50Hz oraz 3F 400VAC/16A 50Hz
- Dodatkowe wyposażenie: 3 x złącze N-żeńskie 50 Ω, 8-torowy przepust światłowodowy, przepust falowodowy 3/4"
- Podwozie na kółkach z blokadą
- Drzwi otwierane (wymiary w świetle 70cm x 50cm)
- Ekranowany wizjer (30cm x 10cm) w drzwiach
- Panel EUT (filtr sygnałowy, gniazda zasilania, wyłączniki, zabezpieczenia)
- Panel sygnałowy (złącza N, przepusty światłowodowe)
- Bochnia, Polska
- Cena wywoławcza: 45 000 EUR netto EXW (cena nie obejmuje kosztów transportu)
Słowa Kluczowe:
Komora GTEM, ASTAT, GTEM-1000, EMC, kompatybilność elektromagnetyczna, pomiary EMC, testy EMC, emisja elektromagnetyczna, odporność elektromagnetyczna, pomiary GTEM, odbiornik pomiarowy, AFJ FFT3100, Bochnia, wyposażenie laboratoryjne, badania EMC, ekranowanie, komora ekranowana.
Některé informace mohou být viditelné v jazyce jejich autora.
Geavahuvvon GTEM (Gigahertz Transverse Electromagnetic Mode) kámmármodealla GTEM-1000 ASTAT:s, mas lea ollislaš searvi:
GTEM-1000-kámmár lea suodjaluvvon mihtidanlanja mii lea jurddašuvvon geahččalit sihke luoitimiid ja immunitehta elektromagnehtalaš rievdadusaid vuostá. Eará vuogádagaid ektui leat mihtideamit GTEM-kámmáris jođáneappot, dárkilabbot ja dain lea stuorra bohtosiid fas čuvgehahttivuohta. GTEM-1000-kámmáris lea septum mii lea biddjon 1000 mm allavuhtii, mii lea optimála emišuvdna- ja immunitehtaiskkadeapmái. Dat dahká vejolažžan luoitin- ja immunitehtaiskkadeami ovtta suodjaluvvon birrasis, IEC/EN 61000-4-20 ja CISPR 14-1, IEC 61000-6-3 ja IEC 61000-6-4 luoitinstandárddaid mielde EUT:ide main eai leat čadnojuvvon kábelat. Dat lea ideála hábmen- ja ovdaduođaštusgeahččaleapmái, ja dagaha hui ovttalágan suorggi.
GTEM-1000 (ASTAT) kámmára teknihkalaš dieđut:
Ávdnasat:
GTEM-kámmár, ASTAT, GTEM-1000, EMC, elektromagnehtalaš soahpavašvuohta, EMC-mihtideamit, EMC-iskosiid, elektromagnehtalaš luoitin, elektromagnehtalaš immunitehta, GTEM-mihtideamit, mihtidanvuostáiváldi, AFJ FFT3100, Bochnia, laboratoriarusttegat, EMC-iskosat, suodjaluvvon kámmár.
- GTEM-1000 kámmár
- AFJ FFT3100 mihtidanvuostáiváldi
- Analysaprográmma
GTEM-1000-kámmár lea suodjaluvvon mihtidanlanja mii lea jurddašuvvon geahččalit sihke luoitimiid ja immunitehta elektromagnehtalaš rievdadusaid vuostá. Eará vuogádagaid ektui leat mihtideamit GTEM-kámmáris jođáneappot, dárkilabbot ja dain lea stuorra bohtosiid fas čuvgehahttivuohta. GTEM-1000-kámmáris lea septum mii lea biddjon 1000 mm allavuhtii, mii lea optimála emišuvdna- ja immunitehtaiskkadeapmái. Dat dahká vejolažžan luoitin- ja immunitehtaiskkadeami ovtta suodjaluvvon birrasis, IEC/EN 61000-4-20 ja CISPR 14-1, IEC 61000-6-3 ja IEC 61000-6-4 luoitinstandárddaid mielde EUT:ide main eai leat čadnojuvvon kábelat. Dat lea ideála hábmen- ja ovdaduođaštusgeahččaleapmái, ja dagaha hui ovttalágan suorggi.
GTEM-1000 (ASTAT) kámmára teknihkalaš dieđut:
- Buvttadeaddji: ASTAT
- Buvttadanjahki: 2018
- Dilli: Buorre
- Alimus njuoratmánná: 1000 mm
- Septuma govdodat mihtidanbáikkis: 866 mm
- EUT (geahččaluvvon rusttegat) alimus sturrodagat: 740x740x660 mm
- Kamera sturrodagat (guhkkodat x viidodat x guhkkodat): 5135 x 2740 x 2330 mm
- Kamera rupmaša govdodat (H1): 1834 mm
- Kammeršassi govdodat (H2): 486 mm
- Deaddu: sullii. 950 kg
- Sisaváldinoktavuohta: RF-šládja N
- Iešvuođa impedánsa: 50 Ω
- Frekveansarádji: DC - 1 GHz (dokumeanta čuožžu DC-3GHz)
- Frekveansarádji IEC/EN 61000-4-20 mielde: 30 MHz - 1000 MHz
- VSWR-oassi: <2,4:1 (dokumeantadilit) min. 15dB
- Suodjaluseffektiivavuohta: > 60dB (dábálaš > 80 dB)
- Alimus sisaváldinfápmu: 300W (dokumeanttas čuožžu 100W, 400W válljejuvvon)
- EUT-fápmorusttet: 1F 230VAC/16A 50Hz ja 3F 400VAC/16A 50Hz
- Lassi rusttegat: 3 x N-female 50 Ω čatnan, 8-johtolaga fiberoptihkalaš čađaheapmi, 3/4" buolvvaid čađaheapmi
- Hjulšassi mas lea lássi
- Rahpan uvsa (čielga mihtut 70cm x 50cm)
- Čáhcečuovga (30cm x 10cm) uvssas
- EUT-panela (signálafilter, fápmorusttegat, čujuhusat, suodjalusat)
- Signálapanela (N čatnanrusttegat, fiberoptihkalaš čađaheamit)
- Bochnia, Polska
- Álgohaddi: 45 000 euro netto EXW (haddi ii leat mielde fievrridangoluid)
Ávdnasat:
GTEM-kámmár, ASTAT, GTEM-1000, EMC, elektromagnehtalaš soahpavašvuohta, EMC-mihtideamit, EMC-iskosiid, elektromagnehtalaš luoitin, elektromagnehtalaš immunitehta, GTEM-mihtideamit, mihtidanvuostáiváldi, AFJ FFT3100, Bochnia, laboratoriarusttegat, EMC-iskosat, suodjaluvvon kámmár.
Některé informace mohou být viditelné v jazyce jejich autora.
Б/у камера GTEM (Gigahertz Transverse Electromagnetic Mode) модель GTEM-1000 від ASTAT, з повною комплектацією:
Камера GTEM-1000 — це екранована вимірювальна кімната, призначена для перевірки як випромінювання, так і стійкості до електромагнітних завад. У порівнянні з іншими методами вимірювання в камері GTEM є швидшими, точнішими та характеризуються високою повторюваністю результатів. Камера GTEM-1000 має перегородку, встановлену на висоті 1000 мм, що є оптимальним для тестування на емісію та стійкість. Це дозволяє перевіряти випромінювання та стійкість до випромінювання в єдиному екранованому середовищі відповідно до стандартів випромінювання IEC/EN 61000-4-20 і CISPR 14-1, IEC 61000-6-3 і IEC 61000-6-4 для EUT без підключених кабелів. Він ідеально підходить для проектування та передсертифікаційного тестування, створюючи однорідне поле.
Технічні характеристики камери GTEM-1000 (ASTAT):
Ключові слова:
Камера GTEM, ASTAT, GTEM-1000, ЕМС, електромагнітна сумісність, вимірювання ЕМС, випробування ЕМС, електромагнітне випромінювання, електромагнітний імунітет, вимірювання GTEM, вимірювальний приймач, AFJ FFT3100, Bochnia, лабораторне обладнання, випробування ЕМС, екранування, екранована камера.
- Камера ГТЕМ-1000
- Вимірювальний приймач AFJ FFT3100
- Програмне забезпечення для аналізу
Камера GTEM-1000 — це екранована вимірювальна кімната, призначена для перевірки як випромінювання, так і стійкості до електромагнітних завад. У порівнянні з іншими методами вимірювання в камері GTEM є швидшими, точнішими та характеризуються високою повторюваністю результатів. Камера GTEM-1000 має перегородку, встановлену на висоті 1000 мм, що є оптимальним для тестування на емісію та стійкість. Це дозволяє перевіряти випромінювання та стійкість до випромінювання в єдиному екранованому середовищі відповідно до стандартів випромінювання IEC/EN 61000-4-20 і CISPR 14-1, IEC 61000-6-3 і IEC 61000-6-4 для EUT без підключених кабелів. Він ідеально підходить для проектування та передсертифікаційного тестування, створюючи однорідне поле.
Технічні характеристики камери GTEM-1000 (ASTAT):
- Виробник: АСТАТ
- Рік випуску: 2018
- Стан: Ідеальний
- Максимальна висота перегородки: 1000 мм
- Висота перегородки в точці вимірювання: 866 мм
- Максимальні розміри EUT (випробовуваного обладнання): 740x740x660 мм
- Розміри камери (Д x Ш x В): 5135 x 2740 x 2330 мм
- Висота корпусу камери (H1): 1834 мм
- Висота шасі камери (H2): 486 мм
- Вага: прибл. 950 кг
- Вхідний роз'єм: RF Type N
- Характеристичний повний опір: 50 Ом
- Діапазон частот: DC - 1 ГГц (в документі зазначено DC-3 ГГц)
- Діапазон частот відповідно до IEC/EN 61000-4-20: 30 МГц - 1000 МГц
- Коефіцієнт КСВ: <2,4:1 (стани документа) хв. 15 дБ
- Ефективність екранування: > 60 дБ (тип. > 80 дБ)
- Максимальна вхідна потужність: 300 Вт (у документі зазначено 100 Вт, 400 Вт додатково)
- Джерело живлення EUT: 1F 230VAC/16A 50Hz та 3F 400VAC/16A 50Hz
- Додаткове обладнання: 3 x N-мама 50 Ω роз'єм, 8-канальний волоконно-оптичний прохід, 3/4" хвилевідний прохід
- Колісне шасі з замком
- Двері, що відкриваються (світлі розміри 70 см x 50 см)
- Екрановане вічко (30 см х 10 см) у дверях
- Панель EUT (фільтр сигналу, розетки, вимикачі, захисти)
- Сигнальна панель (N роз'єми, волоконно-оптичні проходи)
- Бохня, Польща
- Початкова ціна: 45 000 євро нетто EXW (ціна не включає транспортні витрати)
Ключові слова:
Камера GTEM, ASTAT, GTEM-1000, ЕМС, електромагнітна сумісність, вимірювання ЕМС, випробування ЕМС, електромагнітне випромінювання, електромагнітний імунітет, вимірювання GTEM, вимірювальний приймач, AFJ FFT3100, Bochnia, лабораторне обладнання, випробування ЕМС, екранування, екранована камера.
Contact the advertiser
Telefon: ... Show number
Cena:
45 000 EURsíť
0048503755581
Cena:
45 000 EURsíť
0048503755581
Safety rules During the transaction
- Spotkaj się osobiście z drugą stroną transakcji
- Sprawdź przedmiot przed dokonaniem zapłaty. Nie wysyłaj płatnych sms-ów
- Nie płać z góry. Płać osobiście. Nie udostępniaj swoich danych osobowych lub bankowych
Location: Bochnia
Views: 113
ID: 1851
Log in with Facebook
Log in with Google
